功率表的正確接法必須遵守“發電機端”的接線規則。

1)功率表標有“*”號的電流端必須接至電源的一端，而另一端則接至負載端。電流線圈是串聯接入電路的。

2) 功率表上標有“*”號的電壓端子可接電流端的任一端而另一端子則并聯至負載的另一端。功率表的電壓支路是并聯接入電路的。

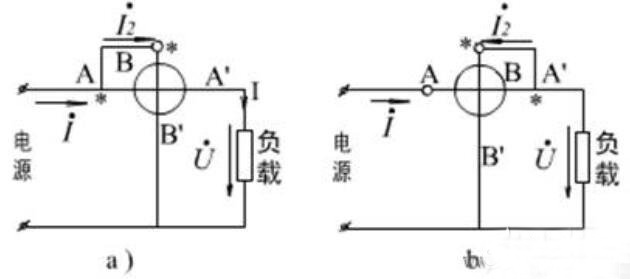

a) 電壓線圈前接法適用于負載電阻的電流線圈的電阻大的情況，電流線圈的電壓降使測量產生誤差。

b) 電壓線圈后接法適用于負載電阻遠比電壓，支路電阻小的情況流過電壓線圈的電流使測量產生誤差。

我們往往都是按照電路圖接線，卻從來不去搞清楚為什么這樣接?

在這里為什么要把標有“*”號的端子連在一起呢?

這兩個端子稱為對應端。它們的用途是﹕①如將對應端按圖中所示接在一起﹐則當功率表的指針正向偏轉時﹐表示能量由左向右傳送﹔若指針反向偏轉﹐表示能量由右向左傳送﹔②電流線圈的任一接線端應與電壓線圈標有 “”符號的接線端連接﹐這樣線圈間電位比較接近﹐可減小其間的寄生電容電流和靜電力﹐保證功率表的準確度和安全。

正弦交流電路中﹐無功功率Q=UIsinφ﹐因此只需將電壓或電流的的相位移動90﹐即可用一般的功率表測無功功率。通常將功率表內部的電阻器R代以同數值的容性電抗器﹐使動圈中的電流與所加電壓相位差90﹐其作用相當于將電壓相位移動90﹐此時即可用來測無功功率。
