青智功率計8710C/8718C:電器待機功耗測量

概述：

電力資源來之不易，節約用電，待機功耗很重要。待機功耗是指電器在非工作狀態，但接電的情況下產生的能耗。家中的電視、電腦、空調等等十?dāng)?shù)樣電器即便關機了，實際上仍會消耗一定能量。

IEC62301、SPECpoewer、歐洲能源之星、美國能源署80PLUS等標準中對測量設備的功率測量精度有明確要求。

以IEC62301為例，用于測量低于0.5W待機功耗的儀器要求功率測量不確定度至少優于0.01W。在測量待機功率時，需要測量設備支持0.05mA或更小的測量。

測試難點及要點：

1.接線不要使用帶LED指示燈的電源排插，一般指示燈的功耗在0.05W左右，也不要選擇帶usb插口的排查，usb插口本身也有空載功耗，電器正常工作時對測試結果影響很小，但待機功耗本身很小，電源排插上如果存在LED指示燈，指示燈的電流就會被作為負載電流進行測量，對測待機功耗影響會很大。

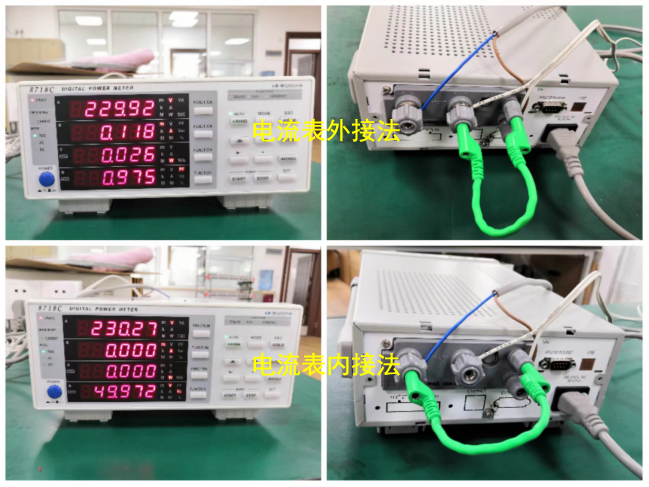

2.測試待機功耗小電流，電流表內接

功率計儀表測量接線有兩種方式：電流表外接和電流表內接，分別適用于測量大電流或者小電流。

測量大電流時，電壓測量回路連到近負載一側。 電流測量回路測得流經負載的電流iL和流經電壓測量回路的電流iV之和。 因?yàn)闇y(cè)量回路電流為iL， 所以誤差僅為iV。 8710C/8718C儀表電壓測量回路的輸入阻抗約2MΩ。 輸入600V電壓時， iV約為0.3mA(300V/2MΩ )。 如果負載電流iL大于等于3A(負載阻抗200Ω或以下)， 則對測量精度的影響在0.01 %以下。

另外， 輸入1 00V電壓和5A電流時， iV=0.05mA(1 00V/2MΩ)， 對測量精度的影響為0.001 %(0.05mA/5A)。

大電流接線圖：

測量較小電流時，將電流測量回路連到近負載一側。 電壓測量回路測得負載電壓eL和電流測量回路的電壓eI之和，誤差僅為eI。 例如， 8710C/8718C儀表電流測量回路的輸入電阻約為3.6mΩ。 如果負載電阻為600Ω， 對測量精度的影響約為0.0006 %(3.6mΩ /600Ω )。

小電流接線圖：

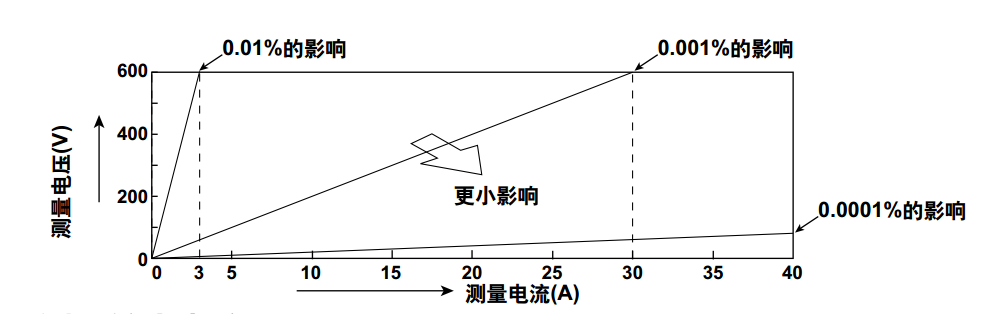

作為參考， 造成影響為0.01 %、 0.001 %及0.0001 %的電壓和電流關系如下圖所示。

電機功耗屬于小電流測量，所以我們應該選擇圖二的接線方式。

測試方案

8710C/8718C型功率計電流帶硬件換擋功能，手動自動可選，可以實現從50uA到40A超寬量程的直接測量，量程寬度達到80萬倍，功率分辨率高達0.001W。一機多用，既可以測試待機功耗，又可以測量工作狀態的功率。

我們以常見的臺式電腦和顯示器為例，實測一下的待機功耗是多少？

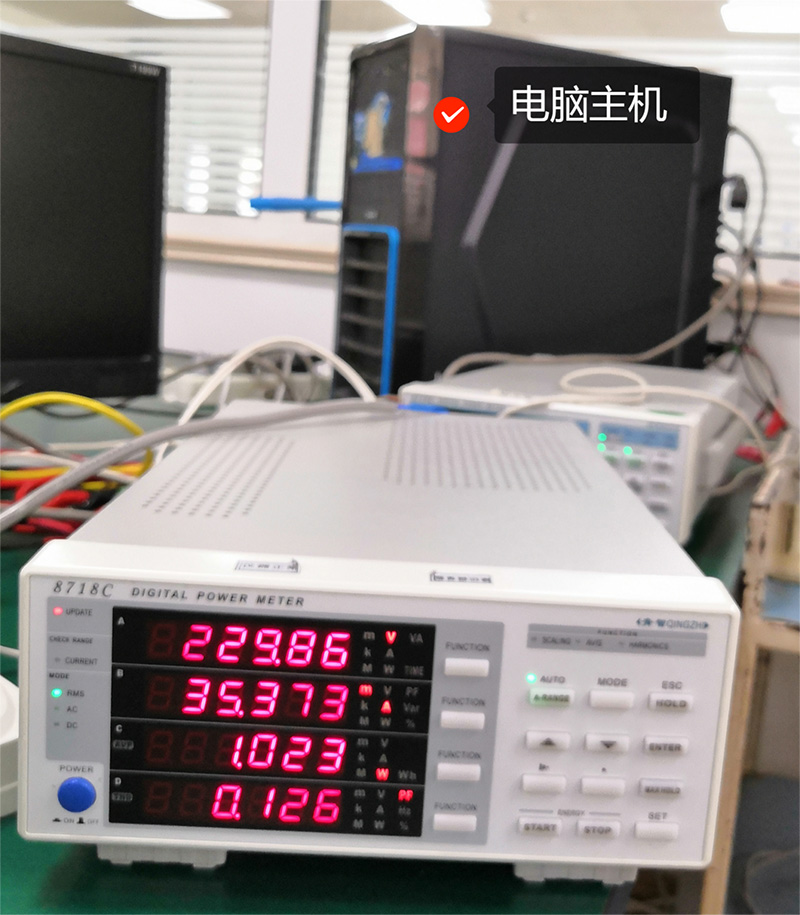

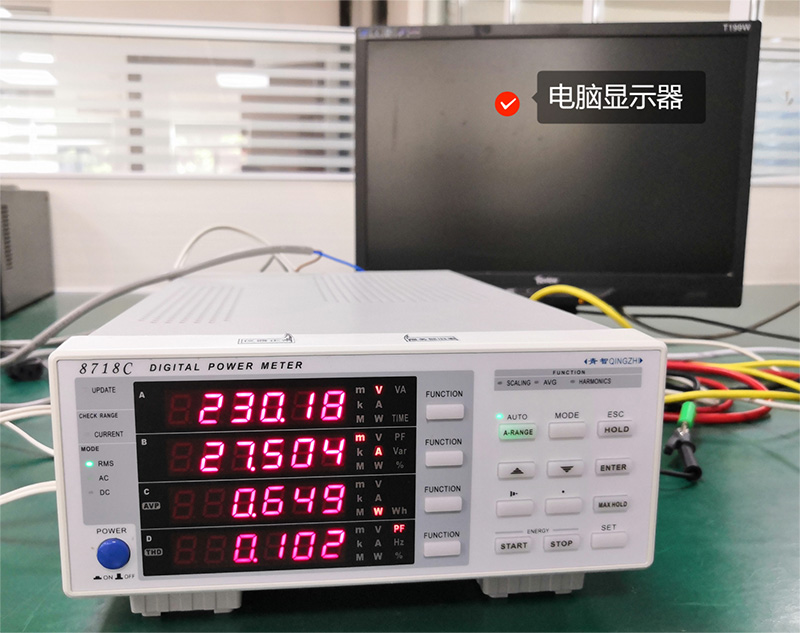

測試圖如下：

測試結果如下：

經實測，電腦顯示器待機功耗為0.649W，電腦主機待機功耗為1.023

W。按照電費每度0.5469元計算得出，此臺電腦一年待機會浪費8.01元。

其實有不少待機功耗是完全可以避免的，平日間只要手動關閉電源插座的開關就能避免不必要的浪費。

注意事項

1.測量待機功耗時儀表電流檔位放在AUTO或者固定低檔，不要固定在高檔位上，以免造成小電流測量失準。

2.測試待機功耗時盡量減少測量線路上的額外功率附加，以免影響測量精度。

3.測試線路的接頭要求壓緊并接觸良好，以免因?yàn)橛|點發熱造成測量誤差。

4.測量的負載需要等待進入待機狀態穩定一段時間后再進行測量。

相關行業：

家用電器（空調，電視機，洗衣機）、小家電（電水壺，咖啡機）、辦公電器（電腦，筆記本，復印機）

相關產品：

青島青智儀器推出的8710C/8718C功率計，適合各種家用電器的待機功耗和工作功率測試要求！
