青智8962A1功率分析儀在汽車電機測試中的應用

隨著汽車產品的不斷推陳出新，各種功能不斷豐富，車載電器尤其是車用電機的使用量與日俱增，對這些電機進行精確測量成為電機制造商、整車廠共同關注的熱點。

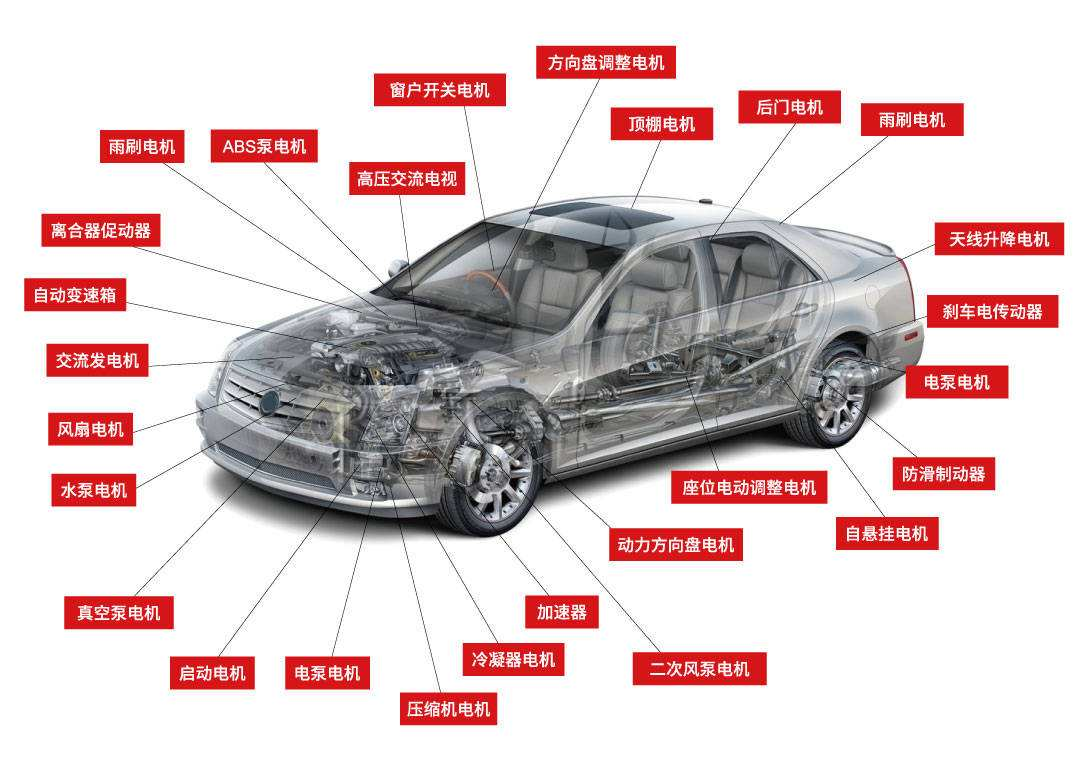

一般說來車用電機多為直流電機，按用途分為起動機、電動車窗電機、電動座椅電機、雨刮器電動機、暖風電動機、車用發電機等等，可參考下圖。

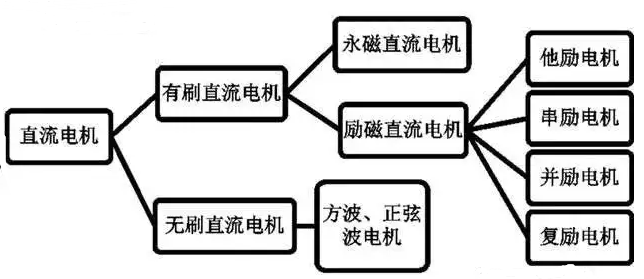

以上電機按照原理分類，又可以分為以下

如此多種類的電機，性能各異、技術指標復雜多變，能否使用一臺功率測試設備完成所有電參數測量呢？

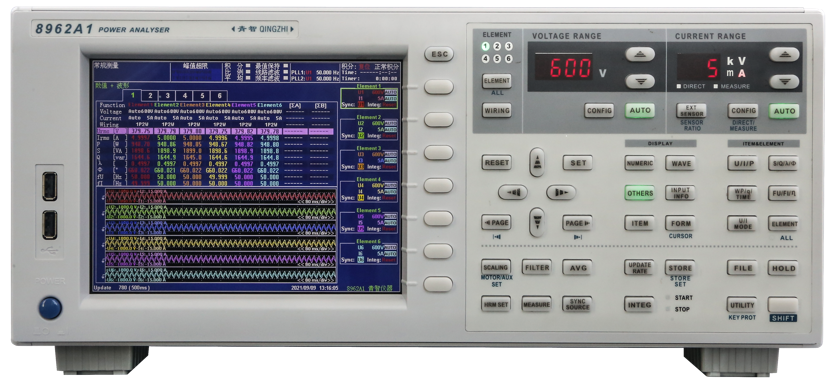

答案就是青智8962A1功率分析儀。

產品特點：

1、1-6通道自由選配，可擴展電機專用接口，多模式，多量程選擇，靈活自由；

2、精度 ±（讀數0.1% + 量程0.05%）；

3、應用FPGA+ARM 處理器，16位AD芯片6通道電壓、電流同時采樣；

4、帶寬300kHz、DC。采樣速率200k/s，數據更新周期自由可調（50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s），最快可到10ms；

5、電壓（1000VAC/1500VDC）電流（50A）各8個檔位切換，測試功率范圍更寬；

6、1-500次諧波測試，支持基波范圍10Hz-10kHz；并可增加間諧波測試功能；

7、多模濾波。線路濾波支持1KHz、500-100kHz截止可調；頻率濾波支持1KHz、10Hz-50kHz截止可調；

8、支持外部傳感器接入，自由擴大電壓、電流的測試范圍；

9、8英寸彩色觸摸屏，操作更便捷；

10、通訊接口豐富，標配USB、RS485、RS232、以太網口。

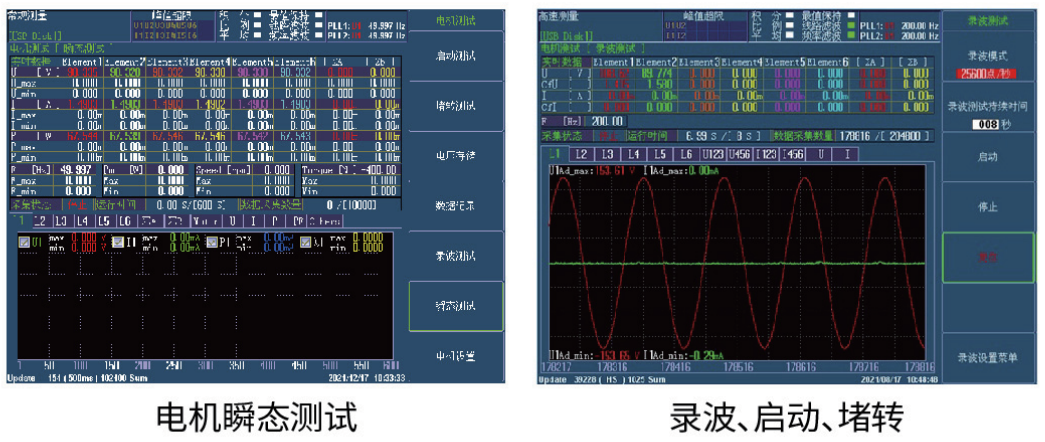

利用多達6個測量通道，配合轉速、扭矩傳感器，8962A1可以同時測量最多6臺電機的電參數，并計算電機的效率，完全滿足電機研發、質檢等環節測試需求。
